> 기술자료 > 온도퓨즈 동작원리온도퓨즈는 온도 감지 회로 차단 장치로 화재나 누전, 전자제품의 비정상적인 동장으로부터 생기는 과열을 감지하여 회로를 차단하기 위한 부품이다. 온도 퓨즈는 동작 후 재 사용하기 위하여 조정될 수 없으며 용단 온도에서 한 번 동작한다.
SW-1, 3, 5 시리즈 온도 퓨즈

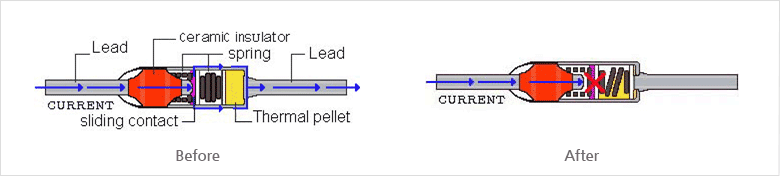

SW-1, 3, 5 시리즈 온도 퓨즈는 가동접점 (SLIDING CONTACT), 스프링 (SPRING), 가용체 (ELECTRICALLY NONCONDUCTIVE THERMAL PELLET)로 구성되어 있다. 온도퓨즈가 작동 전에는 전류는 왼쪽 리드에서 가동접점 (SLIDING CONTACT)로, 금속 케이스를 통해 오른쪽 리드로 흐른다. 즉, 스프링은 팽창하고 가동접점 (SLIDING CONTACT)는 왼쪽 리드로부터 멀어진다. 회로는 열리고, 가동접점 (SLIDING CONTACT)와 왼쪽 리드사이에는 전류는 멈추게 된다.
SW-2 시리즈 온도 퓨즈

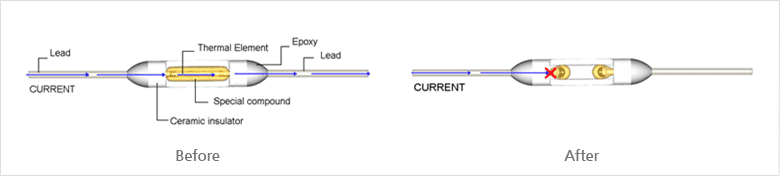

SW-2 시리즈 온도 퓨즈는 축대칭을 이루고 있는 리드 (LEED)와, 정해진 온도에서 녹은 금속화합물의 가용체 (THERMAL ELEMENT) 와 이것이 산화되는 것을 방지하기 위한 특정한 혼합물 (SPECIAL CONPOUND), 그리고 절연용기 (CERAMIC INSULATOR) 로 구성되어 있다. 주변 온도가 오를 때 특정한 수지혼합물은 액화되기 시작하고, 녹는점에 이르면, 수지 혼합물은 표면장력을 발생시킨다. 그 다음. 두 리드를 연결하고 있던 금속 화학물이 녹아서 리드로 옮겨가고 영구적으로 회로는 끊어진다.
