일반적 주의사항

온도 퓨즈는 전자제품의 온도 조절기 고장이나 냉각 팬의 고장, 과부하 등의 이상 상태에서 가장 온도를 쉽게 감지할 수 있는 곳에 부착되어야 한다.온도퓨즈는 자체 발열이 최소로 하고 최대한 주위의 온도를 감지 할 수 있도록 설계되었으나 잘못된 부착으로 온도퓨즈가 온도를 제대로 감지하지 못하고 오 작동 할 수가 있다. 이런 오 작동을 줄이기 위해 정상상태에서 온도 퓨즈 주의의 발열이 최소화 하여야 하고 이상 상태에서 주위의 발열이 최대가 되도록 한다. 아래 사항은 퓨즈가 정확한 동작을 하기 위해서 지켜져야 할 사항이다.

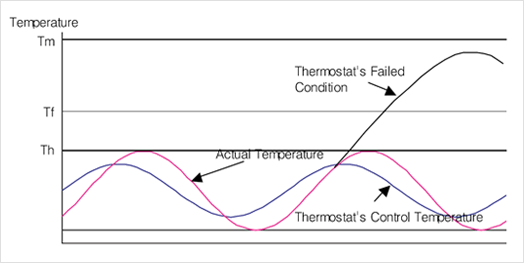

  • · 각 온도 퓨즈는 정격 전류와 전압, 용단 온도 (TF), 사용온도 (TH), 최대온도 (TM)를 가지고 있으므로 주어진 정격하에서
      사용되어야 한다.
  • · 퓨즈 부착 위치 선정 시에는 완제품 내에서의 진동 및 기타 부품의 변위 발생으로 인하여 응력이 퓨즈에 인가되지 않도록
      주의하여야 한다.
  • · 온도퓨즈가 용단 후 최대 사용 온도 이상의 온도로 올라가지 않는 곳에 부착되어 져야 한다.
  • · 액체 속이나 95% 이상의 습도로 유지되는 기기 내에서는 사용할 수 없다.
  • · 온도퓨즈는 온도퓨즈가 감지해야 하는 열원만을 감지 할 수 있는 장소에 부착되어야 한다. 구조적으로 불가피할 경우에는 열
      차폐물을 설치하여야 한다. 예를 들어 히터에 부착 할때는 열 선이 직접 온도퓨즈를 가열하도록 바로 연결해서는 안된다.
  • · 온도퓨즈의 전류 용량을 높이기 위한 병렬 연결이나 연속적인 과전류, 전압에의 노출은 온도퓨즈 내부 접점에 손상을 주어
      정상작동에 영향을 줄 수 있으므로 이런 조건에서의 사용할 수 없다.
  • 비록 온도퓨즈가 높은 신뢰성을 가지도록 설계되었지만 한 개의 온도퓨즈가 이상 상태에서 대처 할 수 있는 데에는 한계가 있다. 더군다나 인위적이던 아니면 예상치 못한 불가항력적인 작용에 대해 온도퓨즈가 손상을 받게되어 이상 상태에서 제대로 작동하지 못하게 된다면 기기 이상 상태에서 회로를 적절히 차단하지 못하게 될 것이다. 그러므로 기기의 과열이나 오 동작이 직접적으로 인체에 영향을 줄 수 있거나 퓨즈 이외의회로차단 장치가 없을 때, 고도의 안전성이 요구되어 질 때에는 다른 용단 온도를 가진 2개이상의 온도퓨즈를 사용 하여야 한다.

리드선의 가공

리드선은 동선이므로 쉽게 구부릴 수 있지만 지각 이상으로 굽히거나 굽힘을 반복 했을 때는 리드선이 약해지거나 끊어지게 됨으로 퓨즈에 손상이 가해지지 않도록 다음 사항에 유의 한다.

몰딩된 쪽의 리드선의 가공
몰딩으로부터 최소 4MM이상 떨어져 굽혀야 한다. 이것을 지키지 않으면 몰딩의 밀착성을 손상 시킬 수 있으며 이는 온도퓨즈의 정상 동작에 영향을 준다. 손상을 막기 위해 가능하면 니퍼나 그 밖의 기구를 사용하여야 한다.
몰딩되지 않은 쪽의 리드선의 성형
리드선은 몸체에 손상을 주지 않도록 4MM이상 떨어져 굽혀야 한다.
리드선을 구부릴 경우 지그 및 RADIO-PAINCERS를 이용하고 절단 및 눌린 자국, 금, 등이 없어야 한다.

리드선에 외보 연결선을 연결 시 주의 사항

온도퓨즈의 몰딩 부위나 몸통에 금이 가거나 손상이 되지 않도록 주의한다.
이런 손상이 생길 시는 사용하지 말아야 한다. 숙련된 기술자가 리드 선이나 몰딩, 몸통의 손상을 확인하기 바란다.
온도퓨즈에 선을 연결할 때 스프라이스나 터미날을 사용하는 것이 좋다.
스프라이스나 터미날 작업 시 퓨즈에 전달되는 충격이 최소화 하도록 하며 결속 인장력은 5KG이상이어야 한다. 또 접속 불량으로 인한 과열이 발생 하지 않도록 하며 스프라이스나 터미날의 재질은 저항이 작은 것을 사용해 이상 온도 상승이 발생 하지 않도록 해야 하며 연결 시 몸통에 손상을 주지 않도록 해야 한다.
퓨즈와 연결 선의 길이를 50CM이내로 하되 저 저항 선을 사용하는 것이 좋다.
선의 도체 크기로는 AWG 18, 20이 좋다. 결선용 선은 FLEXIBLE한 것이 좋으며, 가급적 연선을 사용하시는 것이 바람직 하다. 단선을 사용하실 경우에는 사전에 알맞게 구부려서 사용한다. (전선의 길이가 길면 길수록, 저항이 많으면 많을수록 츄즈에 열을 가중시켜 퓨즈의 수명이 단축될 수 있다.)

리드선의 납땜

  • 납땜은 가능하다면 온도퓨즈로부터 멀리 떨어진 곳에 하는 것이 좋다.
  • 납땜 할떄는 온도퓨즈의 몸통으로 열이 전도되는 것을 최소화 하여야 한다. 그렇지 않으면 온도퓨즈의 몰딩이나 몸통이 손상될 수 있으며 내부 회로는 끊어져 사용할 수 없게 된다.
  • 납땜 시간을 줄이기 위해서 온도퓨즈를 납땜할 부위에 먼저 납땜을 하고 온도퓨즈를 납땜 하는 것이 좋다.

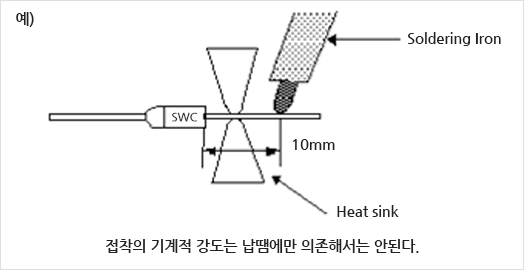

  • 납땜 할 때는 반드시 몸통 근처의 리드 선을 니퍼나 그 이외의 열을 흡수 할수 있는 것으로 잡아 열 전달을 최소화 하여야 하며 3초 이상 열을 가할 수 없다.
  • 그렇지 않으면 온도퓨즈의 몰딩이나 몸통이 손상될 수 있으며 내부 회로는 끊어져 사용할 수 없게 된다. 그러므로, 납땜 후에 외관검사, 전 후 비교 저항검사 및 통전 검사, 엑스레이 검사 그리고 샘플 작동검사를 시행하길 권장한다.

전기용접

전기 용접용 전류가 몸통으로 흘러 온도퓨즈 내부가 손상되지 않도록 주의 해서 전기 용접을하여야 한다.

몰딩

몰딩은 끓는 물이나 유기물, 산성의 액체 등에 의해 손상 되어 질 수 있으므로 주의 해야 한다.

기계적 강도

리드 선에는 2KG이상의 인장력이 작용해서는 안되며 0.5KG이상의 압축력이 작용해서도 안된다. 또 몸통에는 무리한 충격이나 힘을 가해서는 안된다. 충격을 받아 손상이 된 온도퓨즈는 동작하지 않을 수 있으므로 주의 하여야 한다.
